Tension induite du corps (appareil de mesure)

Tension induite du corps

Cet appareil sert à contrôler votre tension induite du corps dans un lieu donné. Il permet de connaître les volts émis par les appareils de votre environnement et de mesurer les volts que vous recevez. il est très important de mesurer dans votre environnement de travail ou de repos pour vous rendre compte quels sont les pollutions électriques qui vous entourent. Une connaissance précise de ce que reçoit votre corps permet de prendre conscience en essayant d'éloigner certains appareils afin de diminuer votre exposition.

La mesure de la tension induite sur le corps est un indicateur démontrant du niveau d'exposition aux pollution électriques de basses fréquences 50 Hz dans les zones de repos ou sur un lit.

Descriptif

Ce Kit convient pour mesurer le couplage capacitif du corps (tension induite), conformément aux exigences de la technique de mesure du SBM. Ainsi vous pourrez mesurer la conduction des champs électriques dans le corps d'une personne exposée dans un lit ou une zone de repos.

Il est livré avec une électrode à main et un câble de mise à la terre. La mesure est réalisée en millivolt puisqu'il s'agit d'une différence de potentiel électrique entre une terre de référence et le corps d'une personne assise sur une chaise ou couchée dans un lit.

Testeur de terre

Le kit comprend également un testeur de terre à utiliser en premier pour être sûr que la terre est montée correctement dans votre prise que vous allez utiliser pour le test de la tension induite du corps.

Testeur de prise de Terre (CH) avec fonction affichage Volt et Herz

Ce testeur de prise de terre vous permet de vérifier que la terre est bien présente sur vos prises murales. En plus cela permet de vérifier l'inversion de la phase et du Neutre.

Le testeur de prise de terre et différentiel 30 mA Peakmeter PM6860DR permet de vérifier la fonctionnalité des branchements de vos prises de courant, la présence d'une terre, et de tester les protection différentielles 30 mA (destinées à protéger les personnes contre les risques d'électrisation et les biens contre les risques liés aux surcharges et aux courts-circuits).

Le testeur de prises de courant vous permet de vérifier le bon câblage de vos prises, de vérifier la présence d'une terre et de déclencher à distance les Dispositifs Différentiels Résiduels 30 mA (DDT 30 mA).

L'usage de ce testeur est la précaution minimum à adopter avant tout raccordement d'un matériel de mise à la terre ou de earthing.

Attention ! Lors du test, si le voyant rouge de droite et le voyant vert central sont allumés simultanément (indication live earth reverse), ne branchez rien sur la prise et contactez rapidement un électricien (cela signifie une inversion de la phase et de la terre, ce qui présente un danger imminent).

Indications possibles de ce testeur

CORRECT (2 voyants verts allumés) : les branchements de la prise sont satisfaisants

MISSING EARTH (absence de terre, voyant vert de gauche allumé) : faites intervenir un électricien si vous souhaitez faire installer une terre sur cette prise (indispensable pour la mise à la terre des multiprises et rallonges blindées, des articles de earthing, de votre box, ou pour un usage informatique)

LIVE EARTH REVERSE (inversion phase/terre, voyants vert et rouge de droite allumés) : DANGER !

LIVE NEUTRAL REVERSE (inversion phase/neutre, voyants vert et rouge opposés allumés) : à faire corriger (facultatif)

MISSING NEUTRAL (absence de neutre, voyant vert allumé) : à faire corriger pour rétablir un fonctionnement normal

Remarque importante : ce testeur vous indique uniquement si la prise est bien branchée et si la terre est présente ; il ne vous donne pas d'indication de la résistance de la prise de terre. Pour cela, il convient d'opter pour un mesureur de terre comme le 9052SI, le Tohm-E ou encore le Catohm DT300.

Le test 30 mA par courant de fuite vers la terre permet de s'assurer qu'il n'y a pas d'inversion neutre et terre au niveau de cette prise, sous réserve que le différentiel fasse son travail de déclenchement. utilisez-le de manière indicative et faites appel à un électricien en cas de doute.

Mode RDC test > 30 mA : ce test permet de déclencher les dispositifs différentiels 30 mA protégeant vos circuits prises par un simple appui sur le bouton test situé en bas de l'appareil. Si votre prise est équipée d'une protection différentielle au niveau de votre tableau électrique, le circuit est alors coupé automatiquement (attention, plusieurs circuits peuvent être coupés lors de ce test). Dans le cas contraire, la protection 30 mA est soit défectueuse soit inexistante ou d'un calibre supérieur.

Lorsque le circuit est coupé, les voyants du testeur Peakmeter s'éteignent ; il faut alors aller réenclencher le circuit au niveau du tableau électrique.

Article compatible avec les prises suisses.

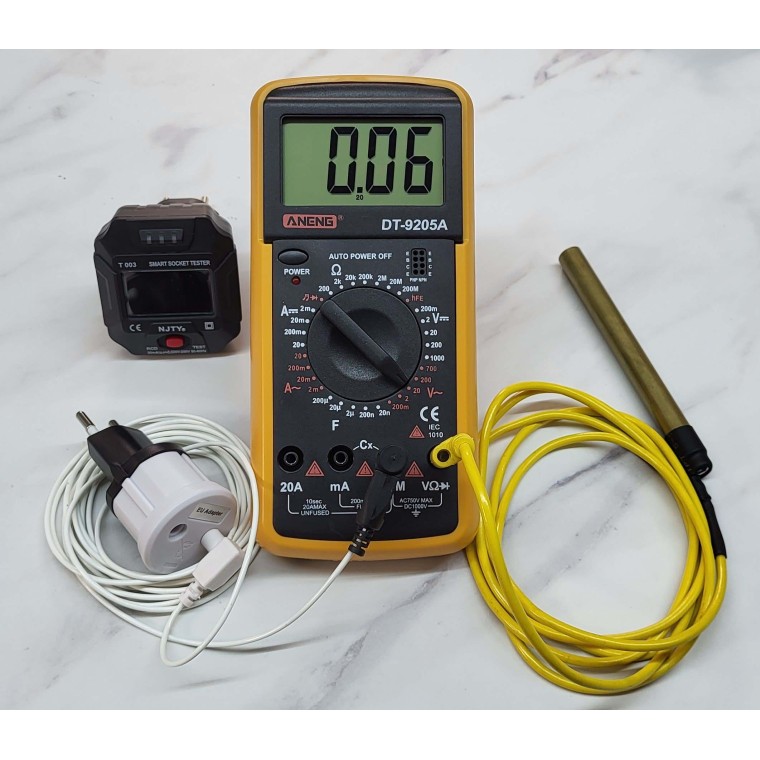

La livraison comprend:

• le multimètre numérique,
• une pile (9 V de type bloc),
• un cordons de mesure avec électrode à main
• un kit d'adaptateurs de la prise de terre et un câble de 5 mètres sont livrés

• le mode d'emploi.

• Les accessoires du multimètre qui permet de faire d'autres mesures.
